Využívání energie pohybu vody



Kterým cizím slovem se označuje pohybová energie?  Nevíš – li, vylušti:

slovo první dvě písmena
biograf - jinak
opak slova ano

hodiny "jdou" – jinak

3. písmeno abecedy-samostatné

oblíbený nápoj

Doplň: Energie  pohybová čili

Na čem závisí velikost této energie?

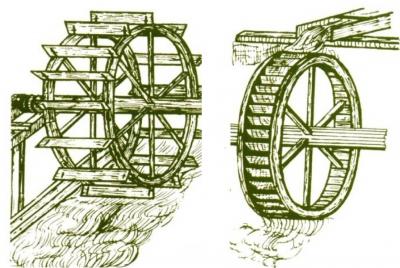

Prohlédni si obrázek:

Zdroj: Velká kniha o energii

Popiš obrázky vlastními slovy:

Čím se liší vodní kola na obrázku?
Na čem závisí rychlost pohybu kola?
Kde se vodní kola používala v minulosti? Uvaž a napiš aspoň 2 příklady:

Současné vodní elektrárny se využívají k výrobě elektrického proudu.

Základem vodní elektrárny jsou různé typy vodních turbín, které jsou založeny na stejném principu jako vodní kola.

Nejznámější je tzv. Kaplanova turbína, která je znázorněna na obrázku a na fotografi.

Vlož do schématu šipku tak, aby naznačovala směr poudění vody na lopatky turbíny..

Vodní elektrárny se rozlišují podle toho, kolik elektřiny produkují na malé a velké vodní elektrárny.

Malé vodní elektrárny nejčastěji mají výkon okolo 5 MW, nejvýše do 10 MW, tzv. domácí elektrárny někdy až do 35 MW.

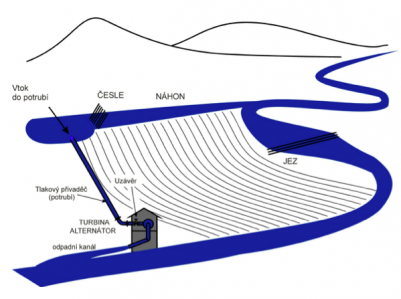

Doplň podle obrázku věty, které popisují fungování malé vodní elektrárny:

D. Kvasničková

Malé vodní elektrárny se stavějí buď přímo na vodním toku s dostatečným spádem vody, nebo se na něm staví , který hladinu vody a množství vody zvedne.

Vodu (nebo její část) obvykle odvádí , na kterém se umístí pro zachycení nečistot a potom se voda vede na   spojenou s , kde z mechanického pohybu vody vzniká elektrický proud. Voda proteklá strojním zařízením se vrací do vodního toku. Elektrická energie se převádí do sítě, nebo se přímo využívá.

V první polovině minulého století bylo u nás vybudováno okolo 15 000 malých vodních elektráren a v současné době jich funguje více než 1000. Nové se na řadě míst budují.

Usuď, jaký vliv mají tyto elektrárny na okolní prostředí?
Je někde v okolí malá vodní elektrárna? Podle možností ji vyfotografuj a fotografii vlož sem.

Můžeš využít seznam malých vodních elektráren na internetu.

(https://cs.wikipedia.org/wiki/Seznam_vodn%C3%ADch_elektr%C3%A1ren_v_%C4%8Cesku#Mal%C3%A9_vodn%C3%AD_elektr%C3%A1rny_(MVE))

Velké vodní elektrárny (akumulační) se staví na větších vodních tocích. Bývají přímo součástí přehradních hrází řek.

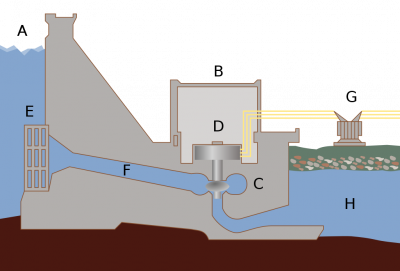

Prohlédni si schéma.

Autor: User:Tomia – Vlastní dílo, CC BY 2.5, https://commons.wikimedia.org/w/index.php?curid=3373318

  • A - hladina přehradní nádrže
  • B - budova elektrárny
  • C - turbína, kolem ní rozváděcí kolo a pod ní odtokový kanál
  • D - generátor na společné ose s turbínou
  • E - česle a uzávěr
  • F - přívodní kanál
  • G - transformátor, napojující elektrárnu do rozvodné sítě
  • H - odtok

Samostatně popiš, jak se v této elektrárně vyrábí elektřina:

Uvaž, proč se těmto elektrárnám říká akumulační? Nevíš–li, vyhledej, co znamená akumulace.

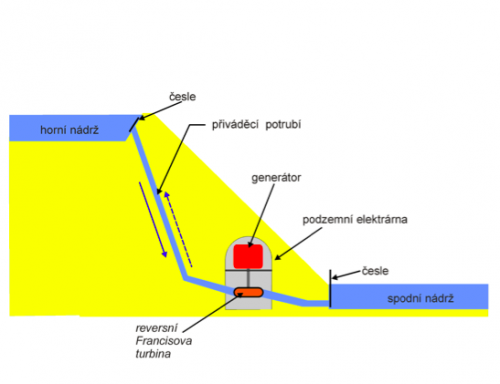

Zvláštním typem vodních elektráren jsou elektrárny přečerpávací.  Prohlédni si obrázek uspořádání takové elektrárny.

Zdroj: Velká kniha o energii
Odkud teče voda do elektrárny? A kde se shromažďuje?

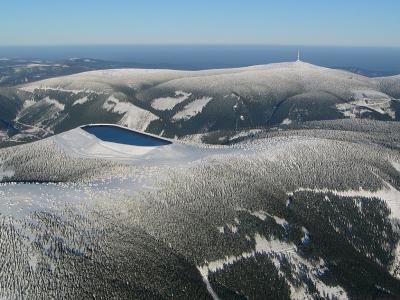

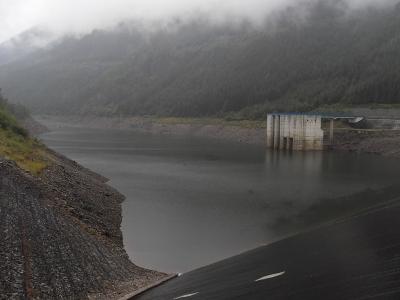

Podívej se na fotografii takové přečerpávací elektrárny „Dlouhé stráně“ v Jeseníkách.

Karel Beneš, http://karelbenes.cz/ / CC BY-SA (http://creativecommons.org/licenses/by-sa/3.0/)  https://commons.wikimedia.org/wiki/File:Dlouhe_strane_horni_nadrz.jpg
Autor: Harold – Vlastní dílo, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=11686290

                            horní nádrž                                                                     dolní nádrž

Jak se voda dostane zpět do takové výšky? Odvoď z označení elektrárny.
Líbí se ti tato změna krajiny?

I přes mnohé námitky proti umístění této elektrárny v CHKO  byla elektrárna Dlouhé stráně zařazena mezi 7 největších divů v naší republice.

A proč se takové elektrárny stavějí? Uvažuj
Kdo odebírá elektrickou energii z této sítě? Uveď příklady:
Kdy (ve kterou denní dobu) je potřeba energie v síti velká a kdy naopak malá?

Regulace množství vyráběné elektřiny v tepelných elektrárnách je obtížná, a tak v době, kdy je odběr elektřiny ze sítě malý, se voda z dolní nádrže přečerpává do horní nádrže a přečerpávací elektrárna vyrábí elektřinu velmi rychle (během několika minut) tehdy, kdy je jí potřebné větší množství. Pomáhá tak vyrovnávat výkyvy v elektrorozvodné síti a taková elektřina je vysoce ceněna – je dražší – a tedy výhodná z ekonomického hlediska.

Uvaž, jak rychle se ve vodních elektrárnách může spustit, nebo naopak zastavit výroba elektrické energie? Co je pro to třeba udělat?

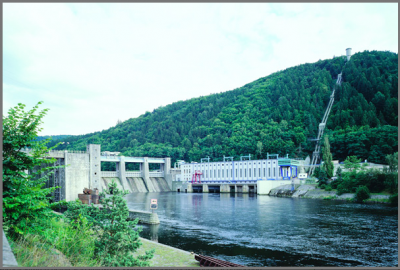

Prohlédni si pozorně obrázek vodní elektrárny Štěchovice

 Zdroj: wikimedia - skupina ČEZ -    https://www.cez.cz/cs/o-spolecnosti/kontakty-skupina-cez/informacni-centra/ic-stechovice.html

                    Vodní elektrárny Štěchovice

Co znázorňuje?
